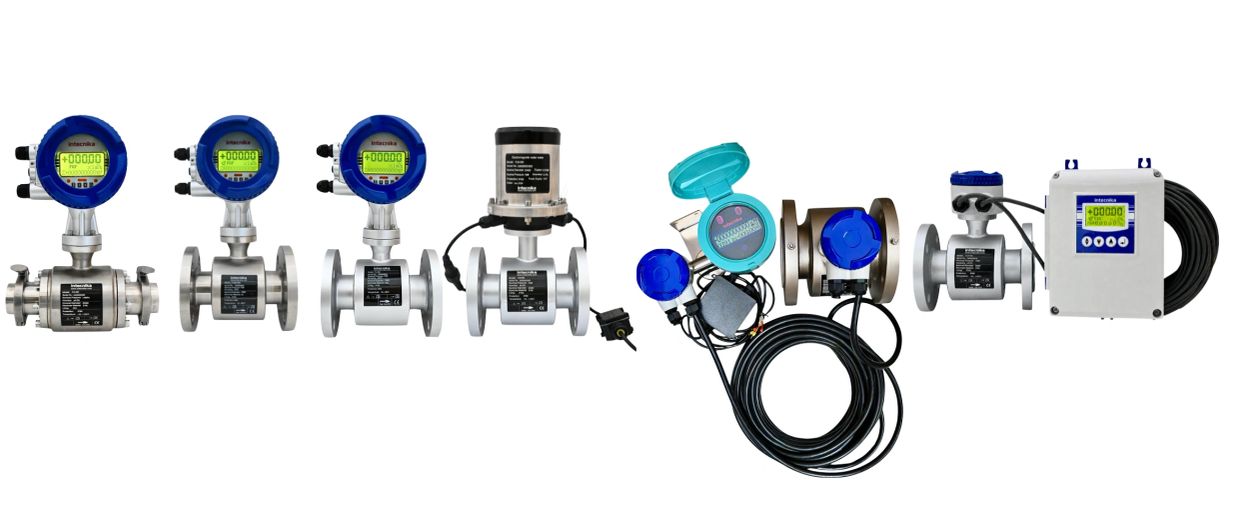

Los medidores de flujo electromagnéticos gestionan aplicaciones de flujo críticas con el fin de optimizar la precision, disminuir el mantenimiento del sistema y satisfacer las demandas de las condiciones de líquidos difíciles. No contienen partes móviles y es excelente para usos de aguas residuales, agua potable o cualquier liquido sucio que sea conductivo o a base de agua.
El principio del medidor de flujo electromagnético se basa en la ley de inducción Electromagnética de Faraday. El sensor se compone principalmente de un tubo de medición con revestimiento aislante, los electrodos instalados por penetración en la pared del tubo de medición, un par de bobinas y núcleo de hierro para producir un campo magnético de trabajo.
Cuando el fluido conductor fluye a través del tubo de medición del sensor, la señal de voltaje en proporción directa a la velocidad de flujo promedio del fluido será inducida en los electrodos. La señal es amplificada y tratada por el transmisor para realizar varias funciones de visualización.
SERIE FLRP
Agua potable, residual y fluidos que sean conductivos a la electricidad. Lectura remota Incluye 5 metros de cable. Extremos Bridados ANSI. Temperatura -10º a 75º C. Protección IP68.
Materiales
Cuerpo de Acero Inoxidable
Electrodos en Acero Inoxidable
* Hastelloy C, Hastelloy B (Bajo pedido)
Liner PTFE
Caja de Bobinas Acero Inoxidable
Tubo de medición Acero Inoxidable
Exactitud
+-0.2% o 0.5% (Opcional)
Señales de salida
RS 485
Protocolo de comunicación MODBUS
Alimentación
12 V y Bateria 3.6 V
Diametros disponibles
2" a 12"
Posición de instalación
Horizontal o Vertical
%2013.39.1.png/:/cr=t:4.96%25,l:4.33%25,w:87.32%25,h:94.34%25/rs=w:370,h:278.1954887218045,cg:true,m)
%2017.49.4.png/:/cr=t:6.51%25,l:13.24%25,w:73.53%25,h:73.53%25/rs=w:370,cg:true,m)
%2017.41.4.png/:/cr=t:14.35%25,l:20.8%25,w:62.5%25,h:62.5%25/rs=w:370,cg:true,m)
SERIE FLSSH
Agua potable, residual y fluidos que sean conductivos a la electricidad. Lectura Local. Extremos Bridados ANSI. Temperatura -10º a 120º C. Protección IP65.
Materiales
Cuerpo de Acero Inoxidable
Electrodos en Hastelloy C
* Hastelloy B (Bajo pedido)
Liner PTFE
Caja de Bobinas Acero Inoxidable
Tubo de medición Acero Inoxidable
Exactitud
+-0.5%
Señales de salida
Pulsos
4-20mA
RS 485
Protocolo de comunicación MODBUS
Alimentación
110-220 V
Diametros disponibles
2" a 60"
Posición de instalación
Horizontal o Vertical
%2018.12.0.png/:/cr=t:7.93%25,l:9.68%25,w:80.65%25,h:80.65%25/rs=w:370,cg:true,m)
%2019.35.2.png/:/cr=t:10.52%25,l:5.86%25,w:84.75%25,h:84.75%25/rs=w:370,cg:true,m)
SERIE FLB
Agua potable, residual y fluidos que sean conductivos a la electricidad. Lectura Local. Extremos Bridados ANSI. Temperatura -10º a 120º C. Protección IP68, Alimentación a Batería.
Materiales
Cuerpo de Acero al Carbón
Electrodos en Acero Inoxidable
* Hastelloy C, Hastelloy B (Bajo pedido)
Liner PTFE
Caja de Bobinas Acero Inoxidable
Tubo de medición Acero Inoxidable
Exactitud
+-0.5%
Señales de salida
Pulsos
4-20mA
RS 485
Protocolo de comunicación MODBUS
Alimentación
3.6 V
Diametros disponibles
2" a 60"
Posición de instalación
Horizontal o Vertical
%2013.31.1.png/:/cr=t:9.26%25,l:12.87%25,w:73.53%25,h:73.53%25/rs=w:370,cg:true,m)
%2018.27.0.png/:/cr=t:10.3%25,l:10.04%25,w:80.65%25,h:80.65%25/rs=w:370,cg:true,m)
%2018.28.4.png/:/cr=t:11.24%25,l:13.83%25,w:76.92%25,h:76.92%25/rs=w:370,cg:true,m)
SERIE FL
Agua potable, residual y fluidos que sean conductivos a la electricidad. Lectura Local. Extremos Bridados ANSI. Temperatura -10º a 120º C. Protección IP65.
Materiales
Cuerpo de Acero al Carbón
Electrodos en Acero Inoxidable
* Hastelloy C, Hastelloy B (Bajo pedido)
Liner PTFE
Caja de Bobinas Acero Inoxidable
Tubo de medición Acero Inoxidable
Exactitud
+-0.5%
Señales de salida
Pulsos
4-20mA
RS 485
Protocolo de comunicación MODBUS
Alimentación
110-220 V
Diametros disponibles
1" a 60"
Posición de instalación
Horizontal o Vertical
%2019.40.3.png/:/cr=t:0%25,l:0%25,w:100%25,h:100%25/rs=w:370,cg:true)
%2019.38.4.png/:/cr=t:0%25,l:3.24%25,w:94.34%25,h:94.34%25/rs=w:370,cg:true,m)
%2019.41.4.png/:/cr=t:0%25,l:2.42%25,w:94.34%25,h:94.34%25/rs=w:370,cg:true,m)
SERIE FLR
Agua potable, residual y fluidos que sean conductivos a la electricidad. Lectura remota Incluye 15 metros de cable. Extremos Bridados ANSI. Temperatura -10º a 120º C. Protección IP68.
Materiales
Cuerpo de Acero al Carbón
Electrodos en Acero Inoxidable
* Hastelloy C, Hastelloy B (Bajo pedido)
Liner PTFE
Caja de Bobinas Acero Inoxidable
Tubo de medición Acero Inoxidable
Exactitud
+-0.5%
Señales de salida
Pulsos
4-20mA
RS 485
Protocolo de comunicación MODBUS
Alimentación
110-220 V
Diametros disponibles
2" a 60"
Posición de instalación
Horizontal o Vertical
%2019.01.2.png/:/cr=t:7.51%25,l:7.15%25,w:89.29%25,h:89.29%25/rs=w:370,cg:true,m)
%2019.50.5.png/:/cr=t:12.38%25,l:13.24%25,w:73.53%25,h:73.53%25/rs=w:370,cg:true,m)
%2018.59.4.png/:/cr=t:12.36%25,l:10.81%25,w:70.42%25,h:70.42%25/rs=w:370,cg:true,m)
SERIE FLC
Agua potable, residual y fluidos que sean conductivos a la electricidad. Lectura Local. Conexión CLAMP. Temperatura -10º a 120º C. Protección IP65.
Materiales
Cuerpo de Acero Inoxidable
Electrodos en Acero Inoxidable
*Hastelloy C, Hastelloy B (Bajo pedido)
Liner PTFE
Caja de Bobinas Acero Inoxidable
Tubo de medición Acero Inoxidable
Exactitud
+-0.5%
Señales de salida
Pulsos
4-20mA
RS 485
Protocolo de comunicación MODBUS
Alimentación
110-220 V
Diametros disponibles
1/2" a 3"
Posición de instalación
Horizontal o Vertical
